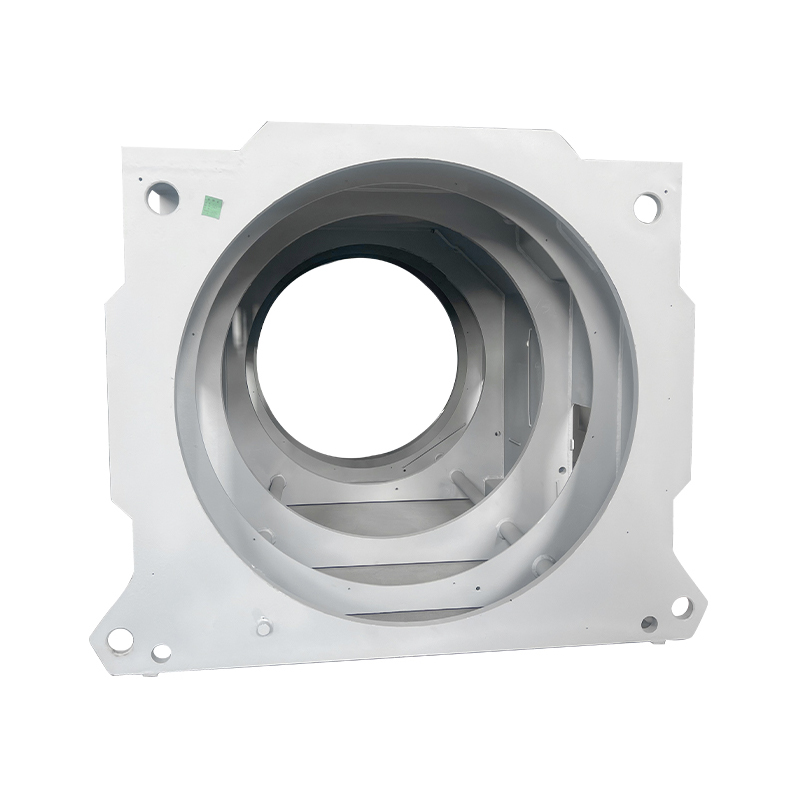

Przemysłowa spawana podstawa silnika typu skrzynkowego

I. Podstawowa koncepcja i pozycjonowanie

Przemysłowa podstawa maszyny skrzynkowej jest konstrukcją nośną silnika wykonaną w procesie spawania blach stalowych. Wyposażony w kwadratową/prostokątną skrzynkę jako główny korpus, jest podstawowym elementem zapewniającym stabilne podparcie i wszechstronną ochronę silnika. Zawiera wewnętrzne elementy silnika (stojan, wirnik, łożyska itp.) w obudowie, zapewniając jednocześnie wsparcie, odprowadzanie ciepła i funkcje ochronne. Jest to preferowany typ ramy w przypadku dużych silników przemysłowych i silników stosowanych w specjalnych warunkach pracy.

II. Kluczowe cechy konstrukcyjne

1. Projekt ramy głównej
Przekrój kwadratowy/prostokątny: Sześciościenna rama spawana z blach stalowych lub stali konstrukcyjnej, tworząca stabilną konstrukcję nośną o silnych właściwościach zapobiegających przechylaniu.

Konstrukcja modułowa: często przyjmuje odłączaną konstrukcję, aby ułatwić transport i instalację; podczas konserwacji części można zdemontować lokalnie.

Układ usztywnień: Wewnątrz ramy montowane są usztywnienia poprzeczne, wzdłużne lub ukośne, które znacznie poprawiają ogólną sztywność i odporność na odkształcenia.

2. Komponenty krytyczne
Podstawa: przenosi cały ciężar i obciążenia robocze silnika; zazwyczaj spawane z grubych blach stalowych (8–20 mm), z regulowanymi nóżkami poziomującymi u dołu.

Obudowa: Boczne płyty typu skrzynkowego chroniące elementy wewnętrzne, z zarezerwowanymi kanałami chłodzącymi i drzwiami inspekcyjnymi/konserwacyjnymi.

Płyty końcowe: Umieszczone na obu końcach ramy; wyposażone w otwory łożyskowe i otwory przelotowe na kable oraz przyspawane/mocowane do obudowy.

3. Najważniejsze cechy funkcjonalne

Układ chłodzenia: Obudowa została zaprojektowana z otworami wentylacyjnymi, żebrami chłodzącymi lub rurociągami chłodzącymi, aby rozwiązać problemy związane z rozpraszaniem ciepła charakterystyczne dla zamkniętych konstrukcji.

Konstrukcja uszczelnienia: Uszczelki/uszczelki są nakładane na złącza, aby zapewnić wymagany stopień ochrony (IP54/IP55) w celu zapewnienia pyłoszczelności i wodoodporności.

Elementy do podnoszenia: Pierścienie do podnoszenia lub uchwyty do podnoszenia są instalowane na górze w celu łatwiejszej instalacji i obsługi.

Skrzynka zaciskowa: niezależnie przyspawana do boku obudowy, zapewniająca interfejs połączeń elektrycznych ułatwiający konserwację.
