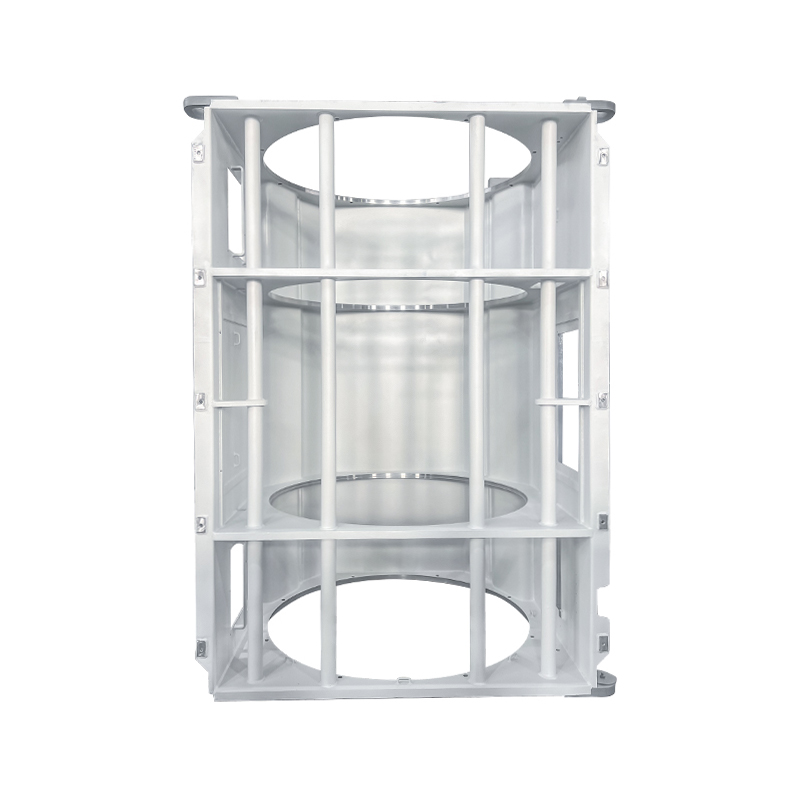

Cylindryczna rama silnika o podstawie kwadratowej

Cylindryczna rama silnika o kwadratowej podstawie to hybrydowa konstrukcja nośna, która łączy kwadratową dolną podstawę z cylindryczną górną lub środkową sekcją. Łączy w sobie stabilność podstawy typu skrzynkowego z przestrzennymi i funkcjonalnymi zaletami cylindra i jest szeroko stosowany w przemyśle silników elektrycznych. Jego cechą charakterystyczną jest konstrukcja „stabilnego kwadratowego dna, cylindryczna górna część”: dolna część zapewnia sztywne podparcie poprzez kwadratową lub prostokątną podstawę, podczas gdy górna lub środkowa część cylindryczna spełnia specjalne wymagania funkcjonalne.

Podstawowe cechy konstrukcyjne
1. Projekt konstrukcji kompozytowych
Podstawa kwadratowa:
Zbudowany przez zespawanie stalowych płyt w solidną ramę, z czterema narożnymi wspornikami zapewniającymi doskonałą ochronę przed przechyleniem.

Regulowane nóżki poziomujące w dolnej części umożliwiają dopasowanie do nierównych podłóg i zapewniają dokładne ustawienie w poziomie.

Przekrój cylindryczny:
Część środkowa lub górna ma konstrukcję cylindryczną, zwykle wytwarzaną przez walcowanie i spawanie blach stalowych.

Cylinder i kwadratowa podstawa są połączone strukturą „przejścia od okrągłego do kwadratowego”, umożliwiając płynną konwersję geometryczną.

Aby zwiększyć funkcjonalność, można zastosować wewnętrzne usztywnienia, kanały wentylacyjne lub urządzenia pozycjonujące.

2. Technologia połączeń kluczowych
Zintegrowane spawanie: ciągłe szwy spawalnicze łączą kwadratową podstawę i część cylindryczną, aby zapewnić ogólną sztywność.

Płyty wzmacniające w krytycznych połączeniach poprawiają odporność na skręcanie.

3. System wspomagania silnika
Sekcja cylindryczna mieści rdzeń stojana, a osiowe usztywnienia zapewniają dodatkowe wsparcie.

Kwadratowa podstawa mieści cokoły łożyskowe i układ chłodzenia, ułatwiając konserwację i montaż.
